產品概述

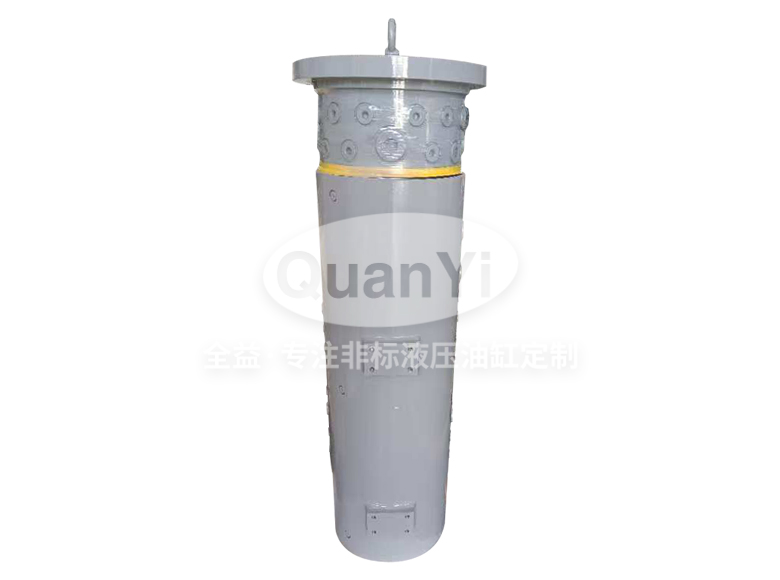

常州全益機械制造有限公司為煉鋼鋼包設計了此款24通道高壓旋轉接頭，專為嚴苛的冶金環境設計。其核心功能是在鋼包旋轉過程中，穩定實現多達24條管路的液壓或介質傳輸。采用重載結構和多重密封技術，確保在高溫、高壓及多粉塵的煉鋼場景下，長期可靠運行，有效保障鋼包傾轉與控流的連續性和安全性。

核心特點

1. 24通道密集布設：支持多路液壓油或難燃液同步傳輸，滿足鋼包傾轉、滑塊控制等復雜動作的集成需求，簡化現場管線布局。

2. 高壓重載密封系統：采用33個PTFE+FKM復合材質旋轉密封圈，耐壓高達35MPa，耐磨且耐高溫油液，確保高速旋轉下各通道零泄漏。

3. 芯棒超強耐磨防腐：φ240芯棒表面激光熔覆不銹鋼層并鍍硬鉻，雙重防護抵御鋼水飛濺熱輻射及介質腐蝕，調質處理保證整體強韌性。

4. 重載軸承與堅固結構：內置3套大規格深溝球軸承（61848），配合45鋼前后殼體及16Mn驅動板，承載巨大徑向負荷與傾覆力矩。

5. 全方位靜密封保障：關鍵端面采用PTFE材質四氟墊，結合FKM材質O圈，形成多層次靜態密封屏障，杜絕接口滲漏。

6. 模塊化堵頭設計：配置多達數十個不同規格的內六角鋼制堵頭（G1/4至G1‘1/2），方便根據實際工況靈活封堵或啟用通道，適配性強。

7. 便捷維護設計：配備6個不銹鋼黃油嘴，便于定期加注潤滑脂；各蓋板采用高強度螺栓固定，便于拆檢維護內部密封與軸承。

技術參數

主要應用

1. 煉鋼廠鋼包回轉臺：安裝在鋼包回轉機構上，為鋼包的旋轉、傾翻及水口滑塊液壓控制提供連續不斷的動力源與控制液傳輸

2. 連鑄機大包回轉臺：在連鑄流程中，實現鋼包在回轉、稱量、澆注等多工位切換時，液壓系統管路的不間斷連接

3. 大型冶金設備旋轉供液系統：可用于其他需要同時傳輸多路高壓介質且需360度連續旋轉的重型冶金設備，如電弧爐傾動機構等
