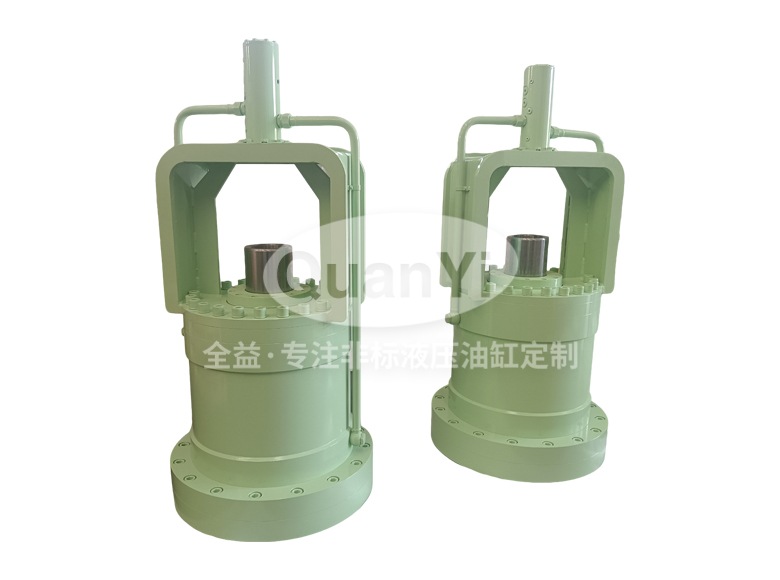

產品概述

常州全益機械制造有限公司專為冶金開卷機設計了此款漲縮油缸，采用前法蘭安裝并集成高壓旋轉接頭，能夠在連續旋轉工況下實現卷筒的可靠漲緊與收縮。油缸結構堅固，密封系統復雜精密，專為冶金生產線的高負荷、高頻次作業設計，確保在高溫、多塵的惡劣環境中穩定運行，有效提升開卷機的工作效率與卷材處理精度。

核心特點

1. 應對高壓沖擊的堅固體魄：缸筒采用16Mn低合金鋼，活塞桿與芯軸經調質與表面鍍鉻處理，并由大量12.9級高強度螺栓緊固，構成堅固的剛性堡壘。

2. 為動態旋轉設計的“心臟”：旋轉接頭芯軸采用42CrMo并表面淬火鍍鉻，搭配雙列深溝球軸承支撐，實現了在300轉/分鐘轉速中的平穩、低磨損、無泄漏旋轉供油。

3. 多層次、全工況密封防護體系：孔用聚氨酯Y型圈承壓、PTFE斯特封低壓密封、酚醛樹脂支撐帶抗磨損、專用旋轉壓力密封件保證動密封，以及聚氨酯防塵圈阻隔外界污染，構成全方位密封防線。

4. 抵御偏載與保證同心的精密結構：活塞桿采用焊后整體加工工藝，具有多段酚醛樹脂支撐帶，確保長行程中活塞桿與缸筒的精確同心，有效抵抗開卷作業中的巨大徑向偏載力。

5. 集成化與便捷的管路連接：油缸出廠即集成配管，配備Φ28及Φ14通徑的焊接式鉸接接頭和1500mm軟管總成，可直接與現場管路對接，大幅簡化安裝并減少泄漏點，提升系統可靠性。

6. 細節處的極致可靠考量：關鍵靜密封使用定制O型圈與PTFE擋圈組合；軸承采用帶防塵蓋型號，并配有軸用卡簧等定位件，于細微處杜絕隱患，保障長期運行無故障。

7. 強化支撐與便利維護設計：結構件包含加強板、加強筋及管夾，確保整體剛性；前法蘭安裝形式結合可拆卸的壓蓋、端蓋設計，便于現場安裝定位與密封件維護更換。

技術參數

主要應用

1. 熱軋/冷軋鋼卷開卷機：用于鋼鐵生產線中，控制卷筒漲縮以固定和釋放鋼卷，適應高速連續軋制流程

2. 有色金屬加工開卷設備：在銅、鋁卷材處理線上，實現精密張力控制，確保卷材平整展開，避免表面劃傷

3. 重型卷材倉儲與轉運系統：配合龍門吊或運輸設備，對大型卷材進行漲緊固定，保障吊裝和搬運過程的穩定性與安全

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
